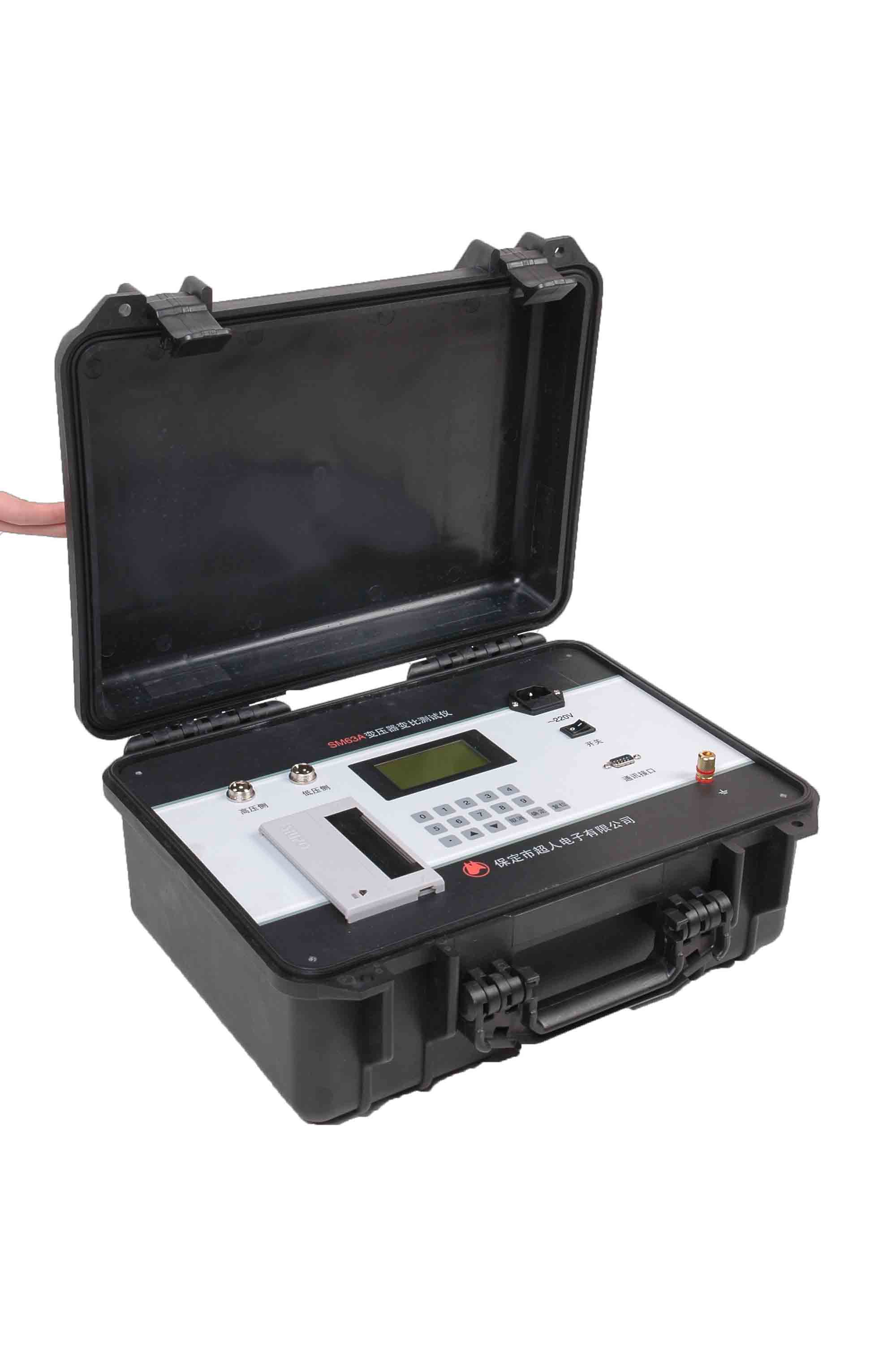

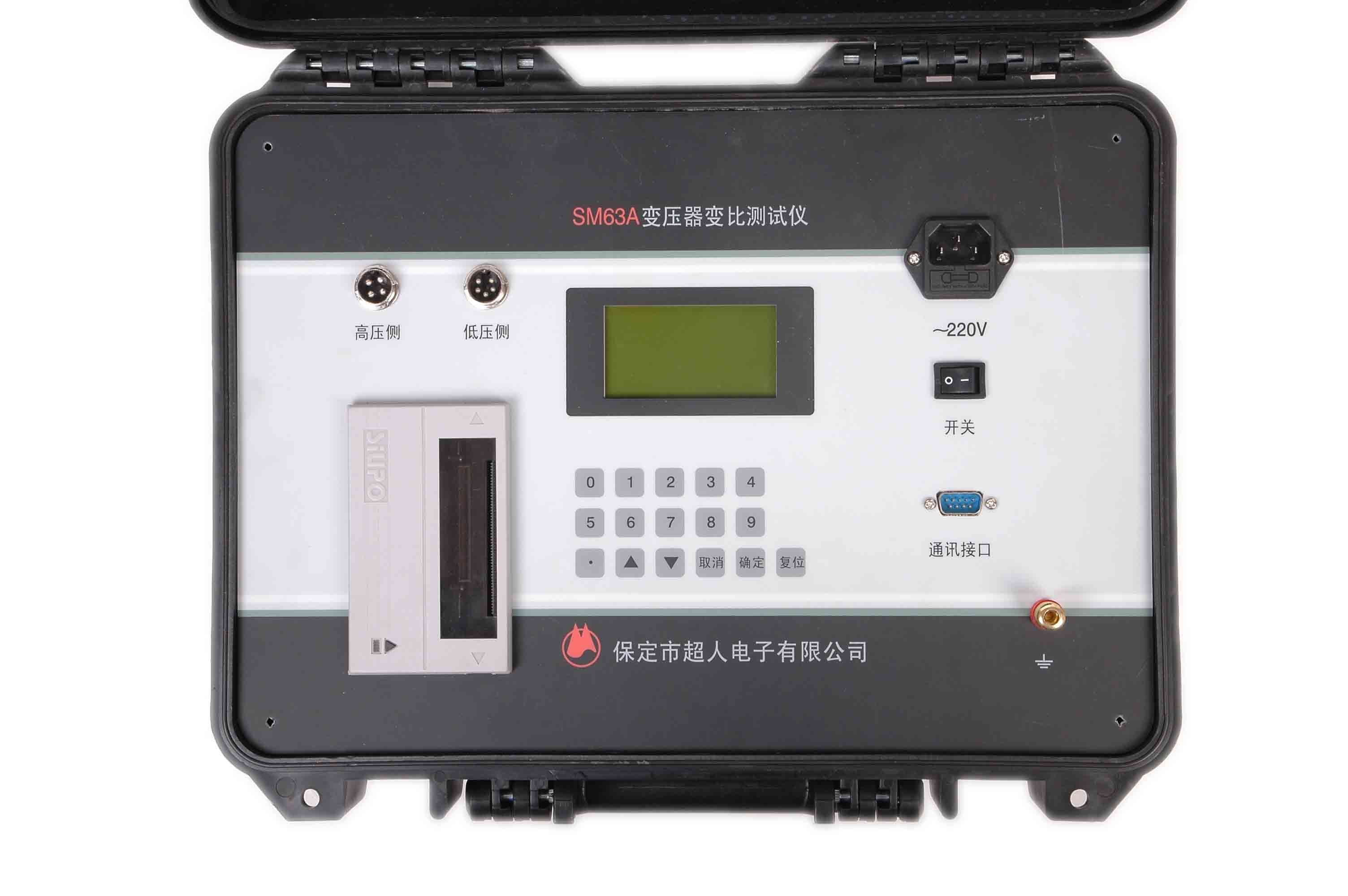

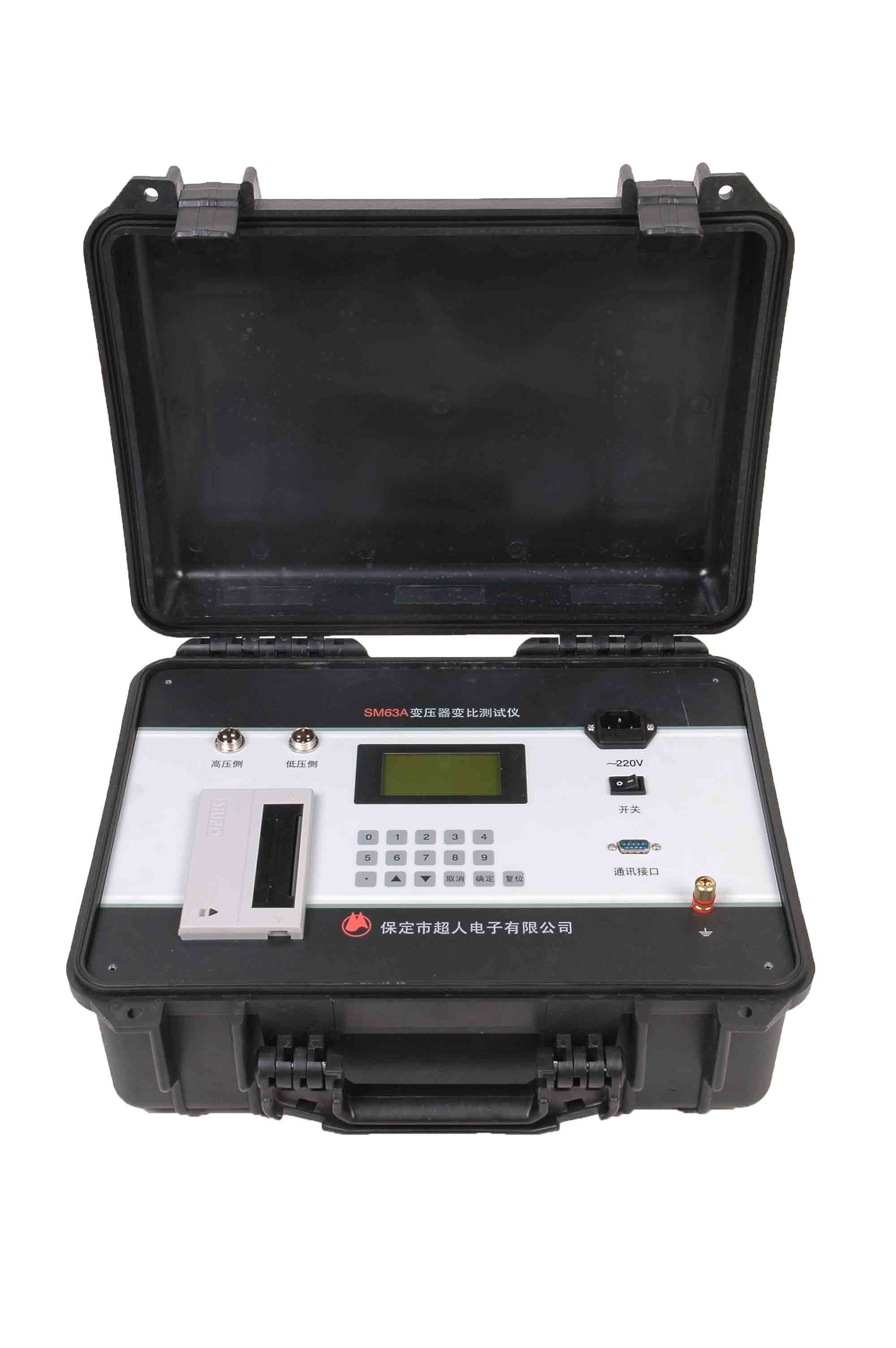

SM63A變壓器變比測試儀是SM63型測試儀的升級產品,在功能設置和技術指標等方面都有不同程度的改進提高,該儀器電路設計精巧,思路獨特,使得其性能優越,功能完善,體積小,重量輕。該儀器內部采用電子式標準互感器作為測量基準,保證測量精度長期穩定可靠,該儀器具有全自動測量功能,無需設置任何參數即可自動完成三相變比、繞組接線方式和組別標號的測量。
SM63A——變比測試新觀念?。?!
一、 接線及注意事項:
1. 使用儀器時請按本使用說明書接線和操作。
2. 接地端子或電源線中的接地端應就近可靠接地。
3. 接線時請注意高壓側和低壓側引線不能接反。
4. 請注意高壓側有黃、綠、紅、黑四色測試線分別對應變壓器的A、B、C、O接線端,低壓側有黃、綠、紅、黑四色測試線分別對應變壓器的a、b、c、o接線端,不要接錯。對于沒有中性點引出的變壓器,相應的黑色測試線懸空即可。對于單相變壓器的測量,使用高壓側A、B和低壓側a、b測試夾。
5. 測試前請輸入正確設置參數,組別標號和被測變壓器必須一致,如不能確定,可使用組別分析或自動測量功能。
6. 在測試菜單中“普通型”指一般Y/y、Y/d、D/d、D/y普通聯接組變壓器,“Z-型”變指ZN/y或ZN/d聯接組變壓器,菜單選擇和被測變壓器必須一致。
7. 若不輸入額定變比,測試結果只顯示被測變比值,不顯示誤差。
8. 本機組別分析功能可顯示高低壓側繞組接線方式和組別標號,在變壓器內部剩磁嚴重的情況下有可能導致接線方式判斷錯誤,但不影響組別標號,也不影響變比和誤差的測量結果及本機其它功能。
9. 對于高低壓側相位差不是30°整數倍的Z-型變壓器及其它特種變壓器,可向我公司提出特殊要求。
二、 主要功能與特點:
1. 全自動變比測量功能,無需設置任何參數即可自動完成三相變比、繞組接線方式和組別標號的測量,輕松操作,一按即可。
2. 可自動測量、三相連續測量、單相測量變壓器變壓比,并可計算變比誤差。
3. 可測量Y/y、Y/d、D/y、D/d、ZN/y、ZN/d等各種聯結組別的變壓器。
4. 可測量高低壓側繞組接線方式和組別標號,尤其適用于未知組別變壓器測量。
5. 完善的保護功能,具有定量輸出過載保護及過電壓保護。
6. 在激磁電流較大時可自動降低輸出電壓,以適應低額定電壓和大激磁電流的變壓器。
7. 自動跟蹤測量有載開關分接位置,無需重復輸入參數。
8. 體積小,重量輕,測量準確,速度快。
9. 可存儲或打印全部測量結果,本儀器內置不掉電存儲器和微型打印機,可長期保存測量數據并可隨時查閱和打印。
10. 具有RS-232接口,可以和計算機通訊,增強數據統計管理功能。
11. 不掉電日歷,時鐘功能。
三、 主要技術指標:
1. 變比測量范圍: 0.8—5000
2. 變比測量精度: 0.1%(0.8—1000)
0.2% (1000—2000)
0.5% (2000—5000)
3. 測 試 電 壓: AC20V—220V
4. 工 作 溫 度: -10℃—40℃
5. 環 境 濕 度: 10%—85%
6. 體 積: 380×260×160mm
7. 重 量: 6Kg (不包括測試線)
